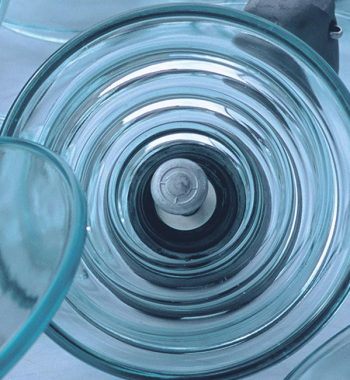

Isolateur en verre trempé – un élément clé

Les isolateurs des lignes T / D doivent résister à des conditions environnementales extrêmes et à des niveaux de stress pendant plus de 50 ans et ce sans panne ni interruption de service.

Pendant ce temps, ils ont 2 fonctions principales pour assurer:

  • Isolation électrique entre le conducteur et le pylône
  • Soutenir le poids et les contraintes mécaniques générées par les conducteurs

Différents profils de verre

Grâce aux différents profils de verre, Sediver propose des solutions adaptées à toutes les applications et aux conditions environnementales les plus diverses

Les profils de nos isolateurs sont conçus pour proposer une distance de fuite adaptée à votre environnement:

PROFIL STANDARD : Le profil standard est caractérisé par une distance de fuite supérieure aux valeurs indiquées dans la norme ANSI C29.2B et par des nervures bien espacées qui permettent une action d’auto-nettoyage efficace avec le vent ou la pluie.

PROFIL POLLUTION : Le profil de type pollution est caractérisé par des sous-nervures longues et largement espacées afin d’éviter le pontage d’arc entre les nervures adjacentes. Il est particulièrement efficace dans les zones côtières (brouillard salin) ainsi que dans les zones polluées où une distance de fuite spécifique plus élevée est requise.

PROFIL AERODYNAMQIUE : L’absence de nervure permet de limiter l’accumulation de dépôt de pollution solide (poussière, sable) sur sa surface inférieure. Il est particulièrement adapté dans les zones désertiques où le vent est prédominant et la pluie rare.

PROFIL SPHERIQUE : La forme sphérique offre une ligne de fuite équivalente à celle des types de profils standard. Avec le profil sphérique, le nettoyage manuel est facile et efficace.

PROFIL A AILETTES : Le profil à ailettes extérieures offre une ligne de fuite équivalente à celle du profil anti-pollution. Il est adapté aux cas les plus extrêmes de pollution solide.

In case of extreme or exceptional pollution, it may become necessary to install a toughened glass insulator with a factory-processed RTV silicone coating which eliminates the need for regular washing, more info on our Sedicoat here.

Résistance mécanique: Sediver va toujours plus loin

La charge totale sur une chaîne d’isolateurs résulte des charges appliquées verticales, transversales et longitudinales .

Les isolateurs doivent résister à différentes contraintes:

  • Masse d’isolateurs
  • Masse de matériel
  • Masse de conducteurs
  • Vent
  • La glace
  • Vent + glace
  • Tension du conducteur
  • Construction
  • Maintenance

La pratique courante est de limiter la charge maximale (la charge de service dans les conditions les plus sévères anticipées) comme suit: Charge maximale 50% de la cote mécanique de l’isolant mais chez Sediver, nous allons plus loin que les normes ANSI ou CEI, jetez un œil dans nos catalogues (dans notre centre de téléchargement de documents) pour plus de détails.

Avantages de choisir les isolateurs en verre trempé SEDIVER pour répondre aux normes CEI ou ANSI

  • Fiabilité et sécurité renforcées
  • Haute fiabilité tout au long de la durée de vie
  • Réduction des coûts d’entretien / d’exploitation
  • Fiabilité renforcée
  • Aucun risque de crevaison
  • Traçabilité complète

Les isolateurs en verre trempé Sediver® ont la capacité unique de résister aux effets du temps et des éléments sans dégradation des performances mécaniques ou électriques
